نمایشگر دیجیتالی نوع اشاره گر روتور فلومتر یکپارچه

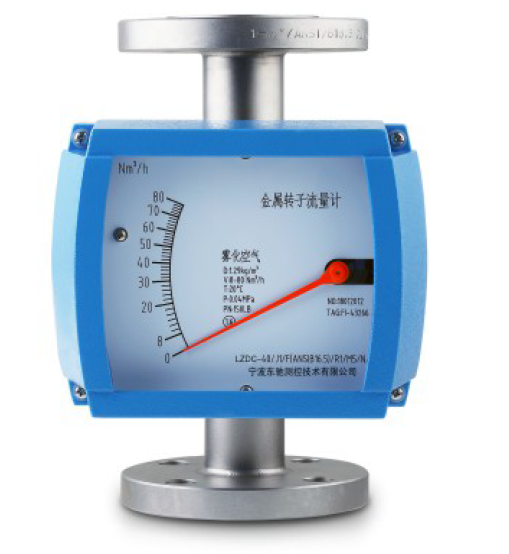

روتامتر لوله فلزی سری LZDC دارای ویژگی های ساخت ساده، کار قابل اعتماد، دامنه تطبیق وسیع، دقت بالا و نصب آسان و غیره است. این نوع در مقایسه با روتامتر لوله شیشه ای دارای مزایای مقاومت در دما و فشار بالاتر، امنیت بالاتر و خوانش آسان تر و غیره می باشد. 1cr18Ni9Ti یا 0Cr18Ni12Mo2Ti. شناور ساخته شده از فولاد ضد زنگ. روکش شناور و لوله ضد خوردگی از جنس PTFE می باشد.

اصل عملیات

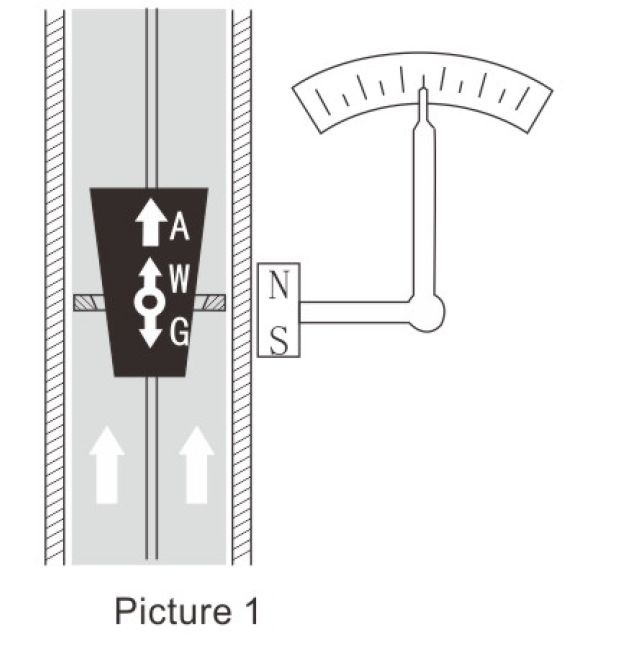

روتامتر لوله فلزی از دو قسمت سنسور جریان و نشانگر جریان (تصویر 1) تشکیل شده است. شناور داخل لوله اندازه گیری مخروطی نصب می شود. به دلیل عملکرد سیال، می تواند آزادانه به سمت بالا و پایین در داخل جابجا شود. یک فولاد آهنربای دائمی با کارایی بالا در داخل شناور وجود دارد. هنگامی که شناور به سمت بالا و پایین حرکت می کند، میدان مغناطیسی اطراف میدان مغناطیسی تغییر می کند. هنگامی که نرخ جریان پایدار می شود، شناور به تعادل دینامیکی و مانند میدان مغناطیسی اطراف می رسد. توسط نشانگر جریان متصل به لوله اندازه گیری مخروطی، سیگنال مغناطیسی شناور به صورت غیر تماسی ارسال می شود، یعنی نشانگر می تواند جریان را از طریق انتقال مغناطیس تشخیص داده و با آن مقابله کند و در نهایت مقدار جریان را توسط اشاره گر نشان دهد. در همان زمان، LCD همچنین می تواند مقدار جریان لحظه ای یا انباشته شده را بخواند و سیگنال استاندارد دو سیمه (4-20) میلی آمپر / پروتکل HART را خروجی کند.
