مورد: فرستنده فشار دیافراگم از راه دور فلنج DN25، که در محیط اسید هیدروکلریک کار می کند، دیافراگم تانتالیوم دست نخورده بود، اما حلقه آستین پایینی توسط اسید هیدروکلریک تحت فولاد ضد زنگ 316L خورده و سوراخ شده بود، که منجر به نشت اسید هیدروکلریک شد. این عمل فقط یک ماه طول کشید. خوشبختانه دریچه به موقع بسته شد و هیچ حادثه ایمنی بزرگی رخ نداد.
1. علت اصلی حادثه
دیافراگم از تانتالیوم (که در برابر اسید هیدروکلریک مقاوم است) ساخته شده بود، اما مواد حلقه آستین پایین اتصال به اشتباه فولاد ضد زنگ 316 لیتری بود.

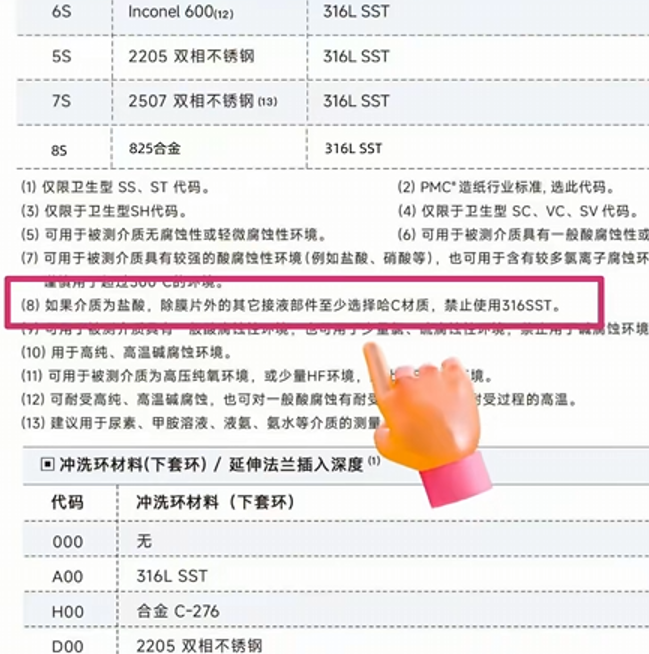

نمونه انتخابی به وضوح تصریح می کند: برای شرایط اسید کلریدریک، دیافراگم باید از تانتالیوم ساخته شود و اجزای تماس باقی مانده باید حداقل نیاز Hastelloy C-276 را داشته باشند (به عنوان "Hastelloy C" نامیده می شود).
1. چرا 316L در برابر اسید کلریدریک مقاوم نیست؟
316L از طریق یک فیلم غیرفعال سازی اکسید کروم (Cr2O3) سطحی که محیط را از فلز پایه جدا می کند، از خوردگی جلوگیری می کند.

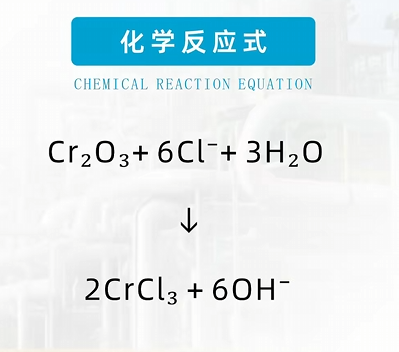

یون های کلرید موجود در اسید هیدروکلریک می توانند این فیلم غیرفعال را از بین ببرند:

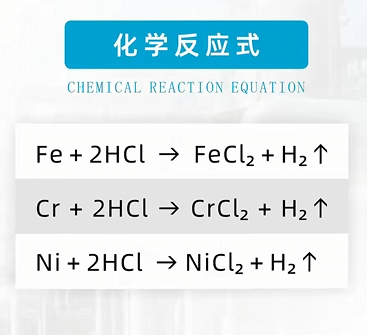

پس از آسیب دیدن فیلم غیرفعال، بستر آهن-کروم-نیکل در معرض مستقیماً با اسید کلریدریک واکنش می دهد و کلریدهای محلول تولید می کند (کلرید آهن FeCl2، کروم کلرید CrCl3، نیکل کلرید NiCl2)، قادر به تشکیل لایه ای یکنواخت و یکنواخت و محافظت کننده نیست.
• اسید کلریدریک 37% (یعنی اسید کلریدریک غلیظ)، در دمای معمولی 25 درجه سانتیگراد، میزان خوردگی 316 لیتر تقریباً 6 تا 8 میلی متر در سال است.
• ضخامت سطح آب بندی فلنج DN25 تنها چند میلی متر است و در عرض چند ماه می تواند خورده شود. با افزایش دما، نرخ خوردگی به طور تصاعدی افزایش می یابد.

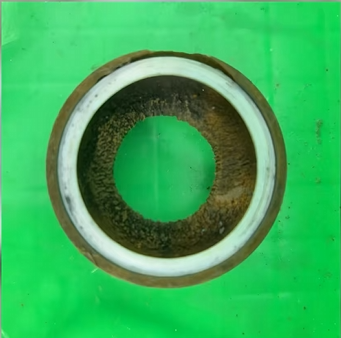

(فلنج خورده چند ماه بعد)
2. اصل مقاومت آلیاژ هارتزل C-276 در برابر اسید هیدروکلریک (آلیاژ مبتنی بر نیکل، سیستم Ni-Mo-Cr)
مولیبدن (15-17%): تری اکسید مولیبدن پایدار (MoO3) و مولیبدات (MMoO4) را تشکیل می دهد که در برابر فرسایش یون کلرید مقاومت می کند. 316L مولیبدن تنها 2-3٪ دارد، اختلاف چند برابر.
نیکل (حدود 57٪): یک لایه محافظ چسبنده نیکل کلرید پایدار تشکیل می دهد که مانع از گسترش بیشتر خوردگی به داخل می شود.
کروم: در شرایط اسیدی، اسید کرومیک تشکیل می دهد و همراه با ترکیبات مولیبدن و نیکل، یک لایه محافظ کامپوزیت متراکم را تشکیل می دهد.
در شرایط اسید هیدروکلریک 37 درصد و دمای 25 درجه سانتی گراد: نرخ خوردگی هارتزل C تقریباً 0.05 میلی متر در سال است و عملکرد ضد خوردگی آن صدها برابر بیشتر از 316 لیتر است.
II. نقطه کور انتخابی: نه تنها دیافراگم با محیط تماس پیدا می کند
تصورات اشتباه در فروش: اعتقاد به اینکه فقط دیافراگم با رسانه تماس پیدا می کند، بدون توجه به سایر قسمت های تماس.
چرا دیافراگم انتقال از راه دور فلنج کوچک با DN25/DN40 دارای یک حلقه پایین تر است (آداپتور انتقال)

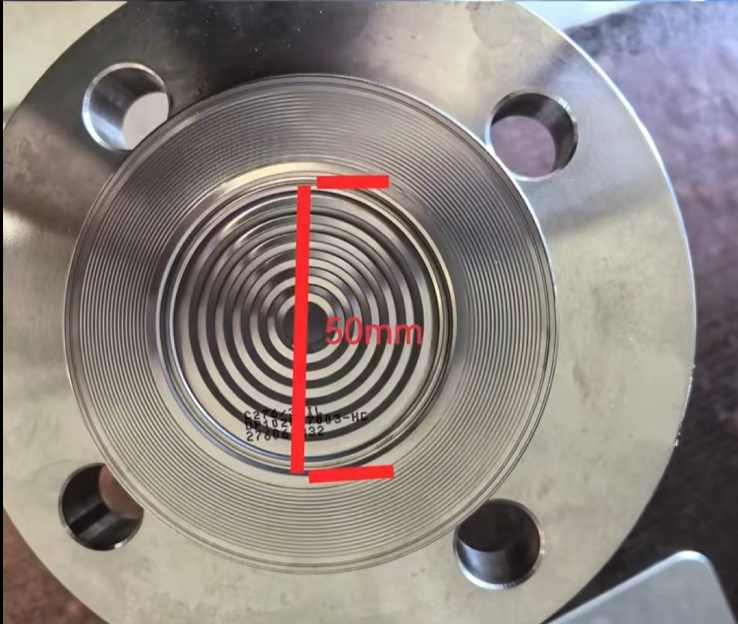

فلنجهای DN50 و بالاتر: سطح دیافراگم کافی است و به آن اجازه میدهد مستقیماً روی سطح فلنج جوش داده شود و شرایط جابجایی، دقت و مقاومت در برابر اختلال دما را برآورده کند.

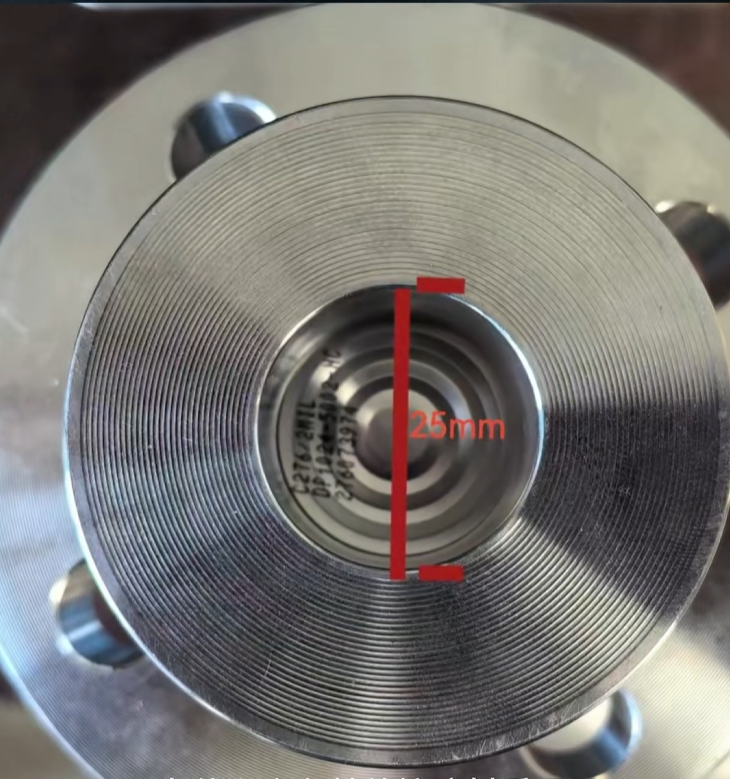

فلنج های DN25، DN40 (کمتر از 2 اینچ): مساحت موثر دیافراگم کافی نیست. جوش مستقیم منجر به موارد زیر می شود:
1. جابجایی ناکافی دیافراگم که منجر به کاهش دقت اندازه گیری می شود.
2. تداخل اندازه گیری بزرگ ناشی از دمای فرآیند و دمای محیط، که باعث می شود ابزار به درستی کار نکند.

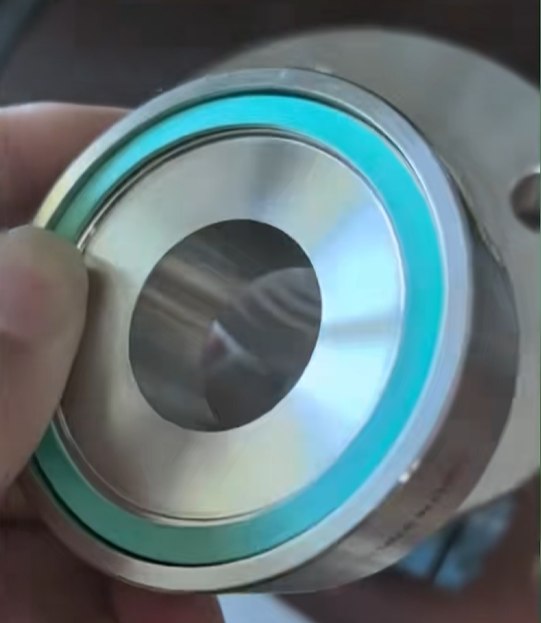

راه حل سازنده: یک حلقه آستین پایین انتقالی اضافه کنید (رزمونت آن را حلقه آستین پایین ترانزیشن می نامد، در حالی که یوکوگاوا آن را ساختار دیافراگم تعبیه شده می نامد).
حفره داخلی حلقه آستین پایین مستقیماً با محیط فرآیند تماس دارد! اگر 316L در شرایط اسید هیدروکلریک استفاده شود، خوردگی و نشت سوراخ ایجاد می شود.
سایر اجزایی که در اتصال مایع به راحتی نادیده گرفته می شوند
1. فرستنده فشار معمولی: مفصل فرآیند قسمت اتصال مایع است. برای شرایط خورنده، فقط دیافراگم سنسور نباید در نظر گرفته شود.
2. فرستنده فشار دیفرانسیل معمولی: بلوک گیره قسمت اتصال مایع است. برای محیط های خورنده قوی، باید از موادی مانند Hastelloy/C یا Monel استفاده شود.
3. جعبه دیافراگم از راه دور نوع درج (نوع توسعه یافته): قسمت درج با دیواره بیرونی بشکه تماس می گیرد و سطح آب بندی فلنج همگی با محیط تماس پیدا می کند.
III. خلاصه انتخاب
1. برای شرایط اسید هیدروکلریک: دیافراگم باید از تانتالیوم استفاده کند. سایر اجزای اتصال مایع باید حداقل از Hastelloy C-276 استفاده کنند.
2. برای جعبه های دیافراگم راه دور با فلنج های DN < 50 (کمتر از 2 اینچ)، یک آستین انتقال در زیر وجود دارد. حتما مواد این جزء را بررسی کنید.
3. انتخاب فقط بر روی دیافراگم تمرکز نمی کند: اتصال ابزار فشار، بلوک گیره ابزار فشار دیفرانسیل، و قسمت درج جعبه دیافراگم توسعه یافته همگی با مایع در تماس هستند. به نمونه ها نگاه کنید و فعالانه تأیید کنید: کدام قسمت های دیگر با محیط تماس پیدا می کنند و از خطر خوردگی و نشت جلوگیری می کنند.
