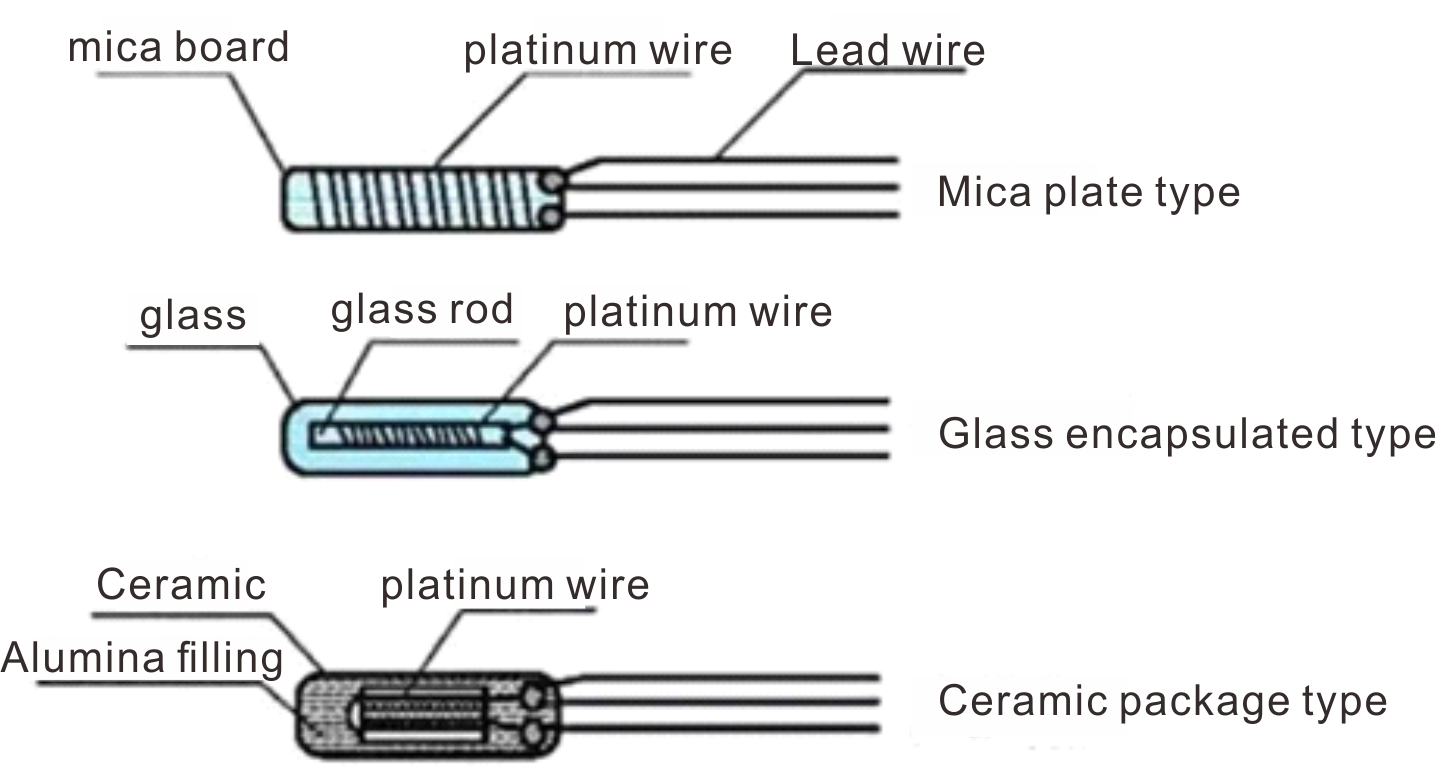

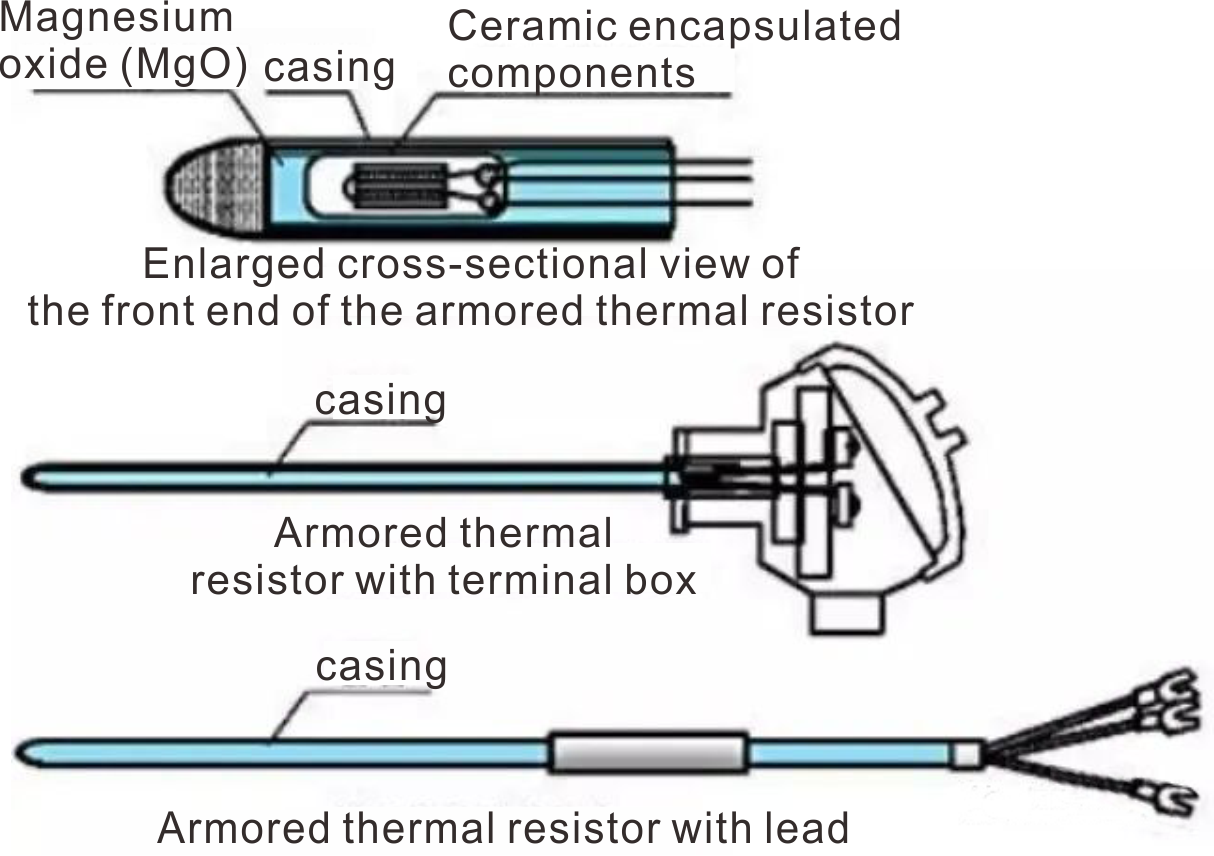

اصل کار مقاومت حرارتی
اصل اندازهگیری دما مقاومت حرارتی بر اساس این ویژگی است که مقدار مقاومت یک رسانا یا نیمهرسانا با تغییر دما برای اندازهگیری دما و پارامترهای مربوط به دما تغییر میکند.

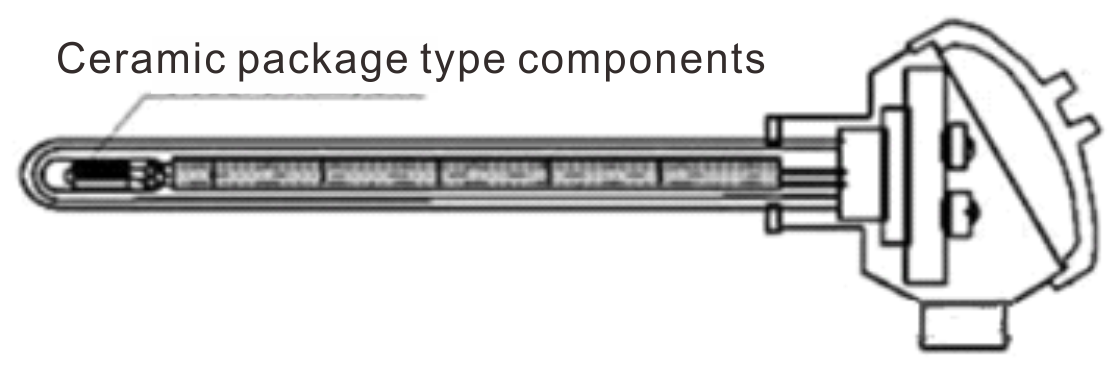

روش عملیات مقاومت حرارتی
نشانگر مقاومت حرارتی نادرست است، چه باید کرد؟
1. خط سیگنال بلوک ترمینال مقاومت حرارتی را در محل قطع کنید و از یک مولتی متر برای اندازه گیری سیگنال استفاده کنید. هنگام اندازه گیری مقاومت حرارتی، مولتی متر را در موقعیت مقاومت قرار دهید و مقدار مقاومت مقاومت حرارتی را اندازه گیری کنید (به عنوان مثال Pt100 را در نظر بگیرید. مقاومت حرارتی دارای سه ترمینال A، B، C است، A ترمینال مشترک است، سپس پروب مولتی متر روی ترمینال های A، B و ترمینال های A، C قرار می گیرد. مقاومت، ترمینال های اندازه گیری، ترمینال های B3، مقاومت بین خط و C هستند. 1Q) و مقدار دمای واقعی محاسبه می شود. فرمول محاسبه این است: (مقاومت اندازه گیری شده-مقاومت 100 خط)/0.385=دمای واقعی بر اساس مثال: (139.5-100-1)/0.385=100°℃
مهارت های خود را بیازمایید
مقاومت حرارتی PT100 معمولاً در سیستم های دو سیمه، سه سیمه و چهار سیمه استفاده می شود. امروز ما عمدتاً از سیستم سه سیم به عنوان مثال برای توضیح فرمول محاسبه استفاده خواهیم کرد.
AB=AC=115 اهم قبل از میلاد=5 اهم. دمای واقعی را محاسبه کنید؟
اولین چیزی که باید بدانید
1. به ازای هر 1 اهم افزایش مقاومت، دما تقریباً 2.5 درجه افزایش می یابد.
2. به ازای هر 1 درجه افزایش دما، مقاومت تقریباً 0.385 اهم افزایش می یابد.
3. مقاومت مقاومت حرارتی PT100 در 0 درجه 100 اهم، در 50 درجه 119.4 اهم و در 100 درجه 138.5 اهم است.
4. هنگام اندازه گیری مقاومت حرارتی، برای اطمینان از دقت، باید قبل از اندازه گیری منبع تغذیه را قطع کنید.
1. فرآیند محاسبه تقریبی: AB-BC=115-5=110 اهم 110-100=10 اهم 10*2.5=25 درجه
دمای تقریبی آن حدود 25 درجه است.
2. اگر می خواهید دمای دقیق تری بدانید، باید جدول درجه بندی مقاومت حرارتی PT100 را بررسی کنید. دمای خاص مربوط به 110 اهم را بررسی کنید: 109.35 اهم = 24 درجه، 109.73 اهم = 25 درجه، 110.12 اهم = 26 درجه.
عیب های رایج ترموکوپل ها:
1. پدیده خطا: مقدار نمایش ابزار کمتر از مقدار واقعی است یا مقدار نمایشگر ناپایدار است.
دلیل: تراشه های فلزی، گرد و غبار در لوله محافظ، کثیفی بین پایانه ها و اتصال کوتاه مقاومت حرارتی (قطرات آب و غیره) وجود دارد.
روش های عیب یابی: حذف براده های فلزی، گرد و غبار تمیز، قطرات آب و غیره، یافتن نقاط اتصال کوتاه، تقویت عایق و غیره.
2. پدیده خطا: مقدار نمایش بی نهایت است.
دلیل: مقاومت حرارتی یا سیم سرب شکسته است و ترمینال شل است و غیره.
روش عیب یابی: بدنه مقاومت را تعویض کنید یا پیچ های سیم کشی را جوش داده و سفت کنید و غیره.
3. پدیده خطا: رابطه بین مقدار مقاومت و تغییرات دما.
دلیل: مواد سیم مقاومت پلاتین خورده و خراب شده است.
روش عیب یابی: مقاومت حرارتی را تعویض کنید.
4. پدیده خطا: مقدار نمایش ابزار صفر است یا دارای مقدار منفی است.
دلیل: سیم کشی مقاومت حرارتی اشتباه است، مقاومت حرارتی اتصال کوتاه دارد، یا کابل اتصال کوتاه دارد.
عیب یابی: تصحیح
نحوه تشخیص ترموکوپل و مقاومت حرارتی
1. می توان آن را از مدل متمایز کرد: WZ مقاومت حرارتی است، WR ترموکوپل است.
2. قضاوت از سیستم خط
الف. ترموکوپل فقط دو سرب دارد و سه سرب مقاومت حرارتی هستند.
ب. هنگامی که فقط دو سیم وجود دارد، از یک مولتی متر دیجیتال برای اندازه گیری مقدار مقاومت استفاده کنید. اگر مقدار مقاومت بسیار کوچک و تقریباً صفر باشد، ترموکوپل است. حداقل مقاومت مقاومت های حرارتی در دمای اتاق بیشتر از 10Ω است.
ج- برای المنت حرارتی با چهار سرب، مقدار مقاومت را می توان اندازه گیری کرد تا مشخص شود که یک ترموکوپل دوبل یا یک مقاومت حرارتی چهار سیمه است. ابتدا دو جفت لید با مقاومت تقریباً صفر در بین چهار لید پیدا کنید و سپس مقدار مقاومت بین دو جفت لید را اندازه بگیرید. اگر بی نهایت باشد، یک جفت ترموکوپل است. یک جفت سرب با مقاومت تقریباً صفر یک ترموکوپل است. اگر مقاومت دو جفت لید بین 10 تا 110 باشد، یک مقاومت حرارتی چهار سیمه است. اگر مقدار مقاومت آن به مقاومت حرارتی کدام عدد فارغ التحصیلی نزدیک باشد، مقاومت حرارتی آن عدد فارغ التحصیلی است.
—— برگرفته از حساب عمومی همتا
