رتبه بندی فشار فلنج

2026,08,19

طبق استاندارد ASME B16.5 فلنج های فولادی دارای 7 کلاس فشار هستند: کلاس 150 - 300 - 400 - 600 - 900 - 1500 - 2500

درجه فشار فلنج بسیار واضح است. فلنج های کلاس 300 می توانند فشار بیشتری نسبت به کلاس 150 تحمل کنند زیرا فلنج های کلاس 300 برای تحمل فشار بیشتر باید از مواد بیشتری ساخته شوند. با این حال، ظرفیت تحمل فشار فلنج تحت تأثیر عوامل زیادی است. درجه فشار فلنج بر حسب پوند بیان می شود و درجه بندی فشار روش های بیان متفاوتی دارد. به عنوان مثال: 150Lb، 150Lbs، 150# و Class150 به همین معنا هستند.

نمونه های رتبه بندی فشار

ظرفیت تحمل فشار فلنج ها با دما متفاوت است. با افزایش دما، ظرفیت تحمل فشار فلنج کاهش می یابد. به عنوان مثال، فلنج کلاس 150 دارای ظرفیت تحمل فشار 270 PSIG در دمای اتاق، 180 PSIG در 400 ℉، 150 PSIG در 600 ℉ و 75 PSIG در دمای 800 ℉ است.

به عبارت دیگر، هنگامی که فشار کاهش می یابد، دما می تواند افزایش یابد و بالعکس. از آنجایی که فلنج ها را می توان از مواد مختلفی مانند فولاد ضد زنگ، چدن، چدن شکل پذیر، فولاد کربنی و غیره ساخت، هر ماده دارای درجه بندی فشار متفاوتی است.

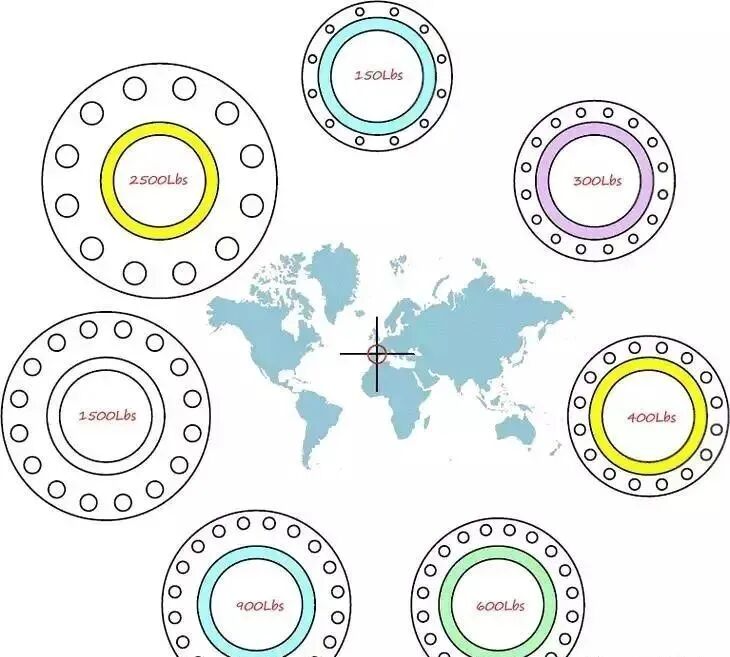

شکل زیر نمونه ای از فلنج NPS12 است. همانطور که می بینید قطر داخلی و قطر سطح برجسته فلنج یکسان است. با این حال، قطر بیرونی، قطر دایره مرکزی سوراخ‌های پیچ و قطر سوراخ‌های پیچ با افزایش درجه فشار افزایش می‌یابد.

تعداد و قطر سوراخ‌های پیچ عبارتند از: CL 150 - 12 x 25.4 CL 300 - 16 x 28.6 CL 400 - 16 x 34.9 CL 600 - 20 x 34.9 CL 900 - 20 x 38.1 CL 400 - 38.1 x 5 CL015 12*73

رتبه بندی دمای فشار - مثال ها

فشار - درجه بندی دما به حداکثر فشار گیج کاری مجاز (بر حسب بار) ماده و درجه در دمای نامی (بر حسب سانتیگراد) اشاره دارد. برای دماهای میانی می توان از روش درونیابی خطی برای تعیین استفاده کرد. با این حال، درون یابی بین گریدهای مختلف فلنج مجاز نیست.

اگر پیچ‌ها و واشرهای اتصال فلنج با محدودیت‌های مربوطه مطابقت داشته باشد، و تراز و مونتاژ اتصال فلنج با روش‌های عالی مطابقت داشته باشد، چنین اتصال فلنجی می‌تواند برای درجه‌بندی فشار - دما قابل اعمال باشد. اگر مورد دوم برای اتصالات فلنجی استفاده شود که این محدودیت ها را ندارند، مسئولیت آن بر عهده کاربر است.

دمای نامی مربوط به فشار نامی به دمای پوسته مخزن تحمل فشار اتصالات لوله فلنج و فلنج اشاره دارد. به طور کلی، این دما با دمای سیال ذخیره شده یکسان است. مسئولیت عدم انتخاب درجه فشار بر اساس دمای مایع ذخیره سازی بر عهده کاربر است. هنگامی که دما زیر 29- درجه سانتیگراد (20- درجه فارنهایت) است، درجه بندی نباید از درجه 29- درجه سانتیگراد (20- درجه فارنهایت) تجاوز کند.

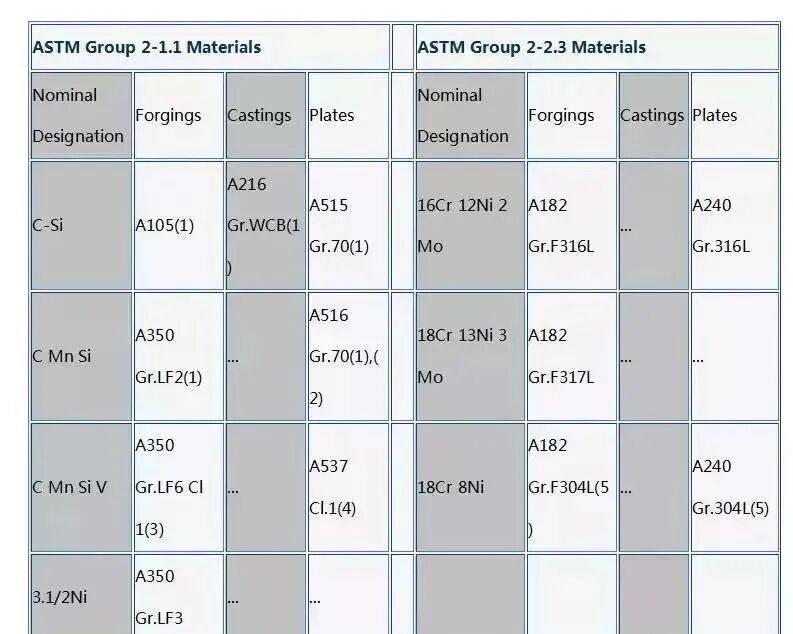

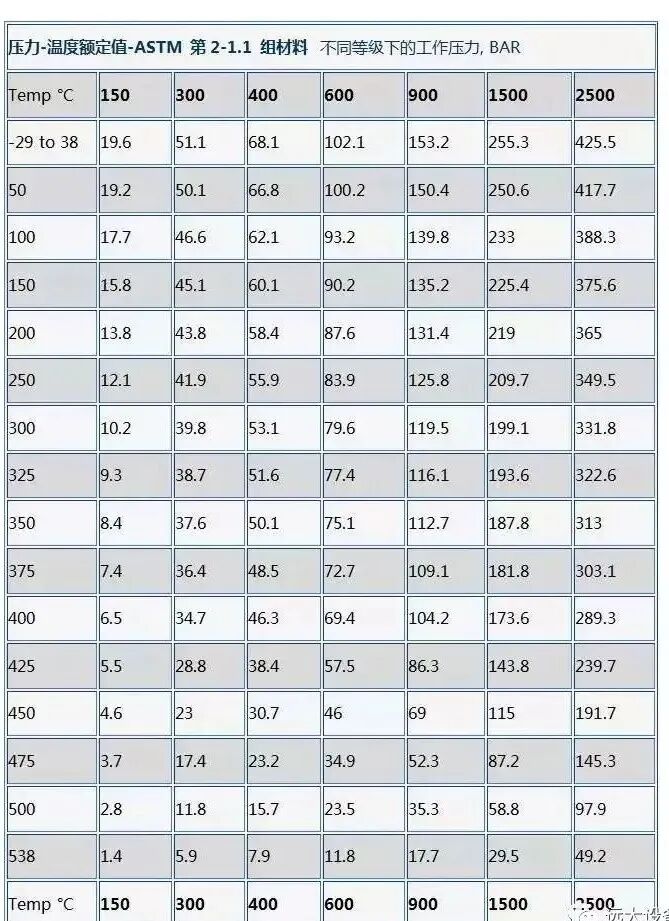

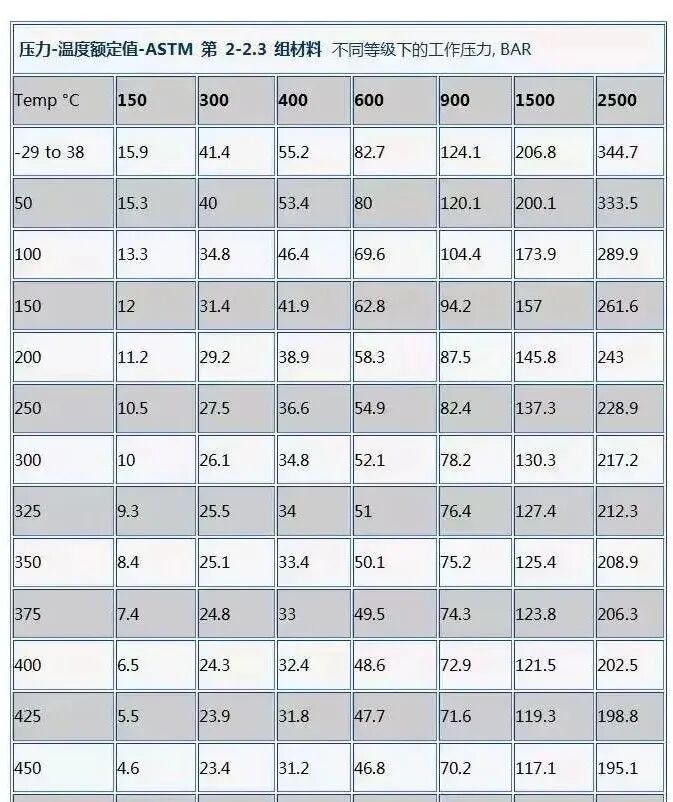

به عنوان مثال، در زیر دو گروه از مواد طبقه بندی شده بر اساس ASTM و درجه بندی فشار-دما طبق ASME B16.5 آمده است. 2. برای دمای بالای 455 درجه سانتیگراد مناسب نیست. 3. برای دمای بالاتر از 370 درجه سانتیگراد مناسب نیست. 4. برای دمای بالاتر از 260 درجه سانتیگراد مناسب نیست. 5. برای دمای بالای 425 درجه سانتیگراد مناسب نیست.
